概 述
LFT2100通用壓力變送器廣泛應用于消防、水處理、供水系統、空氣壓縮機、氣動裝置、工廠自動化等測試系統中流體介質壓力的測量。獨特的防水透氣結構，防止內部與外部氣壓不一致而產生精度偏移。高過載能力的陶瓷敏感膜片，擁有卓越的抗腐蝕、抗磨損性能。采用ASIC技術、MEMS技術、數字補償技術，精度高、溫漂小。該產品還具有體積小、防護等級較高、抗干擾能力較強的特點，可應用于各種復雜環境。
技術參數
量程
-0.1MPa～0...3MPa,0～0.1MPa….6MPa
過載壓力
1.5倍的額定壓力
破壞壓力
2倍的額定壓力
精度①
0.5%F.S(量程>0.3MPa)、1.0%F.S
穩定度
<0.5%F.S/年
工作溫度
-20～85℃
存儲溫度
-40～100℃
被測介質
與氧化鋁陶瓷、304不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體
電氣性能
二線制
三線制
輸出信號
4～20mA
0.5～4.5V
0～5V
0～10V
供電電源
8～36VDC
4.75～5.25VDC
8～36VDC
12～36VDC
電氣連接

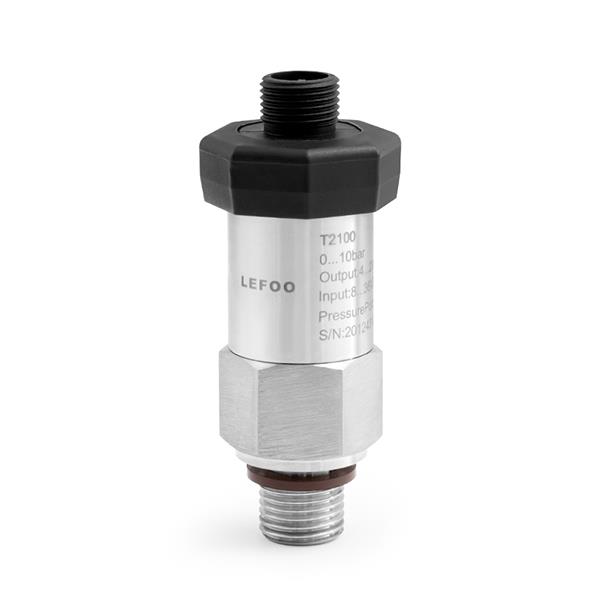

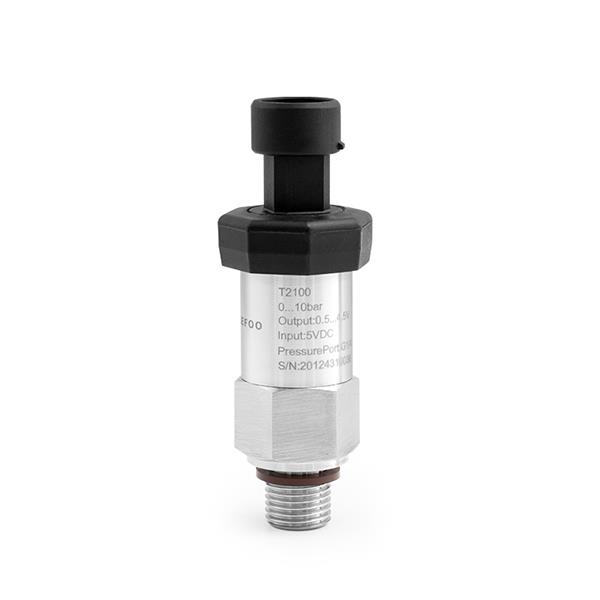

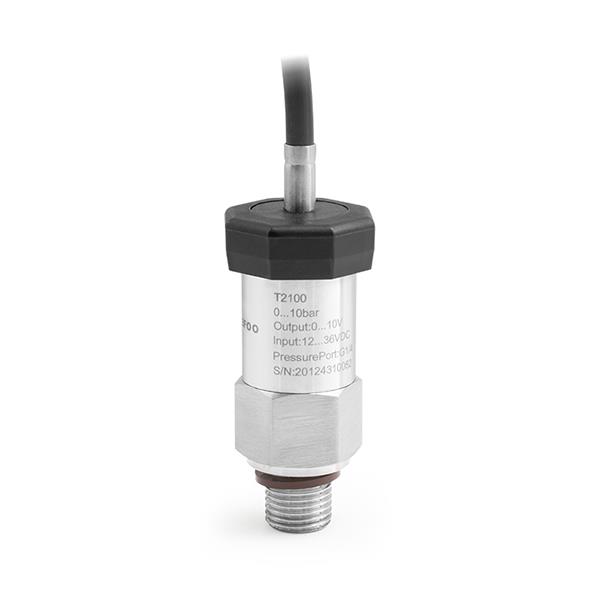

Packard(派克頭)、DIN43650C(小赫斯曼),直接出線，4芯M12航空接頭
外殼防護等級
IP65
壓力接口
G1/4、NPT1/4、R1/4、BPS1/4、G1/2、M10*1等
壓力形式
表壓G
認證項目
RoHS、CE
①在25℃下測量，包含線性、重復性和遲滯的綜合精度。
選型說明
代號及說明
備注
LFT2100
型號
量程
-0.1MPa～0.….3MPa,0～0.1MPa.6MPa
量程范圍
A4
A4=4～20mA(二線制)
輸出方式
V05
V05=0.5～4.5V(三線制)
VO
VO=0～5V(三線制)
V10
V10=0～10V(三線制)
K
K=kPa
P
P=psi
計量單位
M
M=MPa
B
B=Bar
0.5
0.5=0.5%F.S
精度等級
1.0
1.0=1.0%F.S
P
P=Packard(派克插頭)
電氣連接
D
D=DIN43650C(小赫斯曼)
Z
Z=直出線出線
C4
C4=四芯M12航空接頭
G
G=G1/4
G2
G2=G1/2
壓力接口
N
N=NPT1/4
M20
M=M20*1.5
R
R=R1/4
B
B=BSP1/4
1.0
1.0=1m
出線長度
2.0
2.0=2m
I
LFT2100 0-1 A4 M 1.0 P G 1.0
選型舉例
例如：LFT21000-1 A4 M 1.0 PG 1.0(LFT2100型壓力變送器量程0-1MPa,輸出4-20mA,精度1.0%,派克頭連接，接口G1/4,出線長1m)
